Raccord plomberie : types, matériaux, méthodes d’installation et guide pour bien choisir

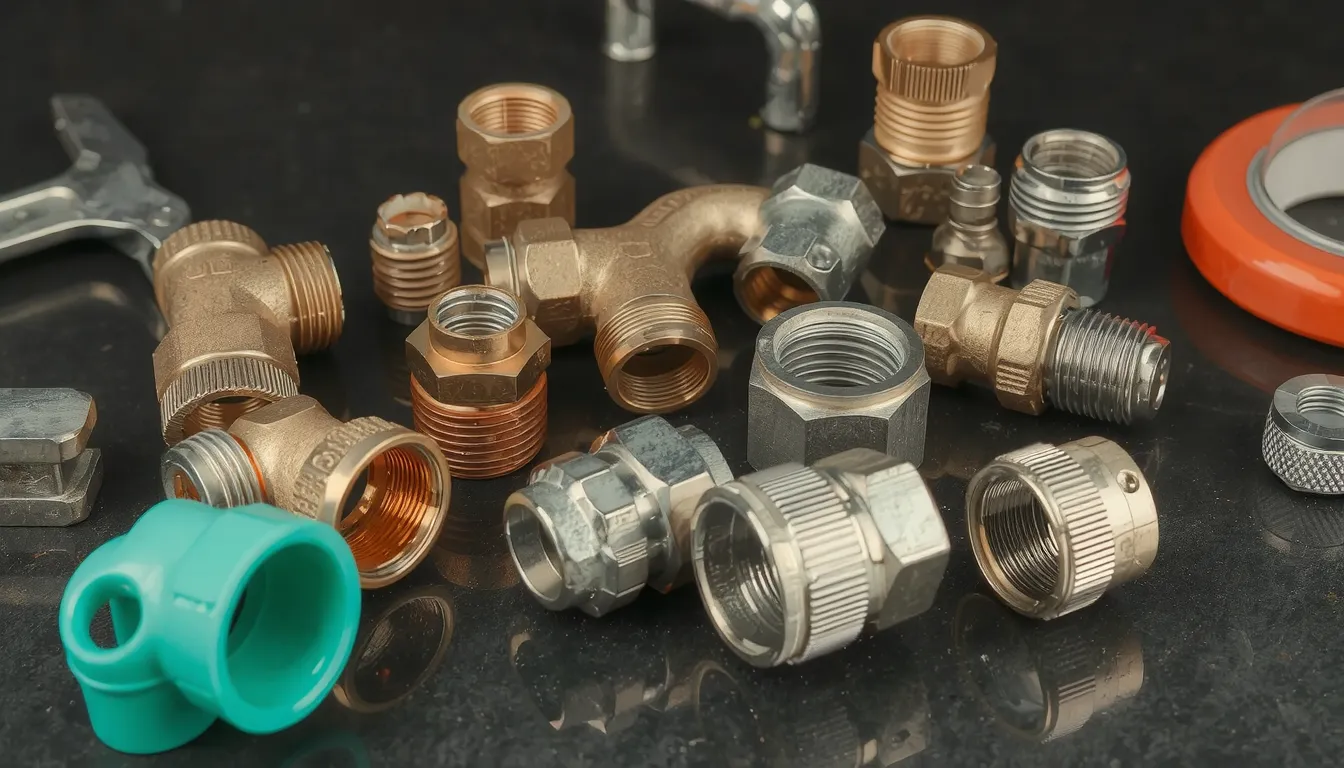

Les types de raccords plomberie classés par matériau

Raccords cuivre et laiton

• Soudure ou compression bicône les raccords cuivre se montent au chalumeau ou par vissage avec un écrou et un anneau en laiton.
• Résistant thermique, référence traditionnelle le cuivre supporte les hautes températures du chauffage central et reste la solution la plus répandue dans les logements anciens.
• Polyvalent pour cuivre et PER un raccord laiton permet d’assembler un tube cuivre avec un tube PER, ce qui facilite les réparations sur des réseaux mixtes.

Les raccords bicône en laiton s’adaptent aux diamètres courants des tubes cuivre : les références 8/13 mm, 12/17 mm, 15/21 mm et 20/27 mm. Cette famille de raccords est aussi utilisée pour le chauffage, où le raccord bicône cuivre reste une solution fiable et étanche.

Raccords PER, multicouche et PVC

• PER : souple, sertir ou glisser le tube en polyéthylène réticulé se connecte avec une pince à sertir ou un raccord à glissement, sans soudure ni chalumeau.
• Multicouche : moderne eau et chauffage ce tube composite associe aluminium et polyéthylène ; il se monte par sertissage sur des diamètres comme le 26/34 mm pour les réseaux sanitaires et de chauffage.
• PVC : évacuation collé ou pression les raccords PVC pour évacuation se collent avec une résine spéciale ; ceux pour pression (piscine, irrigation) existent en diamètres 20, 25, 32, 40, 50 mm.

Le raccord PER se décline en quatre types principaux : compression, glissement, sertissage et rapide instantané. Pour le PVC évacuation, les diamètres courants vont de 32 mm (sanitaire, cuisine) à 90 mm (collecteurs). Les coudes PVC femelle/femelle utilisent un angle caractéristique de 87,5° pour les réseaux d’eaux usées.

Raccords PE, fonte et acier

Les raccords polyéthylène (PE) fonctionnent par compression et couvrent une large gamme : du 16 mm de diamètre minimum jusqu’au 90 mm pour les conduites d’adduction. Le filetage d’un raccord PE peut être en 1/2 pouce pour s’adapter aux robinets standard. Les raccords fonte et acier sont réservés aux usages spécifiques : canalisations enterrées, réseaux d’assainissement ou installations industrielles où la résistance mécanique prime. Leur montage nécessite souvent un filetage ou un soudage à l’arc, à l’image de la définition puits décompression qui précise les dispositifs de sécurité sur les réseaux sous pression.

Méthodes d’installation : souder, visser, sertir, coller, glisser

Chaque matériau impose sa propre technique d’assemblage. Bien choisir sa méthode d’installation, c’est garantir l’étanchéité et la durabilité de son circuit. Voici les cinq techniques essentielles à connaître.

• Souder : réservé au cuivre, le brasage nécessite un chalumeau et de la soudure à l’étain. La technique est fiable, mais demande un geste précis : chauffer uniformément le raccord et le tube jusqu’à ce que la soudure fonde par capilarité. Idéal pour les réseaux fixes et durables.
• Visser : utilisé avec les raccords en laiton à compression ou bicône. Pas de feu, pas de colle : on serre un écrou pour comprimer un joint et un anneau autour du tube. Les dimensions courantes pour le bicône cuivre sont 15/21 mm (pour tube de 14-16 mm) et 20/27 mm (pour tube de 18-22 mm). Pratique pour une réparation rapide.
• Sertir : la norme pour le PER et le multicouche. On emboîte le tube dans le raccord, puis on le déforme à l’aide d’une pince à sertir. Le résultat est une liaison mécanique très résistante, sans collage ni soudure. Les diamètres les plus fréquents en multicouche sanitaire/chauffage sont le 16 mm et le 26/34 mm.
• Coller : obligatoire avec le PVC évacuation. On applique une colle spéciale (dissolvante) sur le tube et l’emboîture, puis on les assemble sans rotation. La prise est rapide, mais il faut respecter le temps de séchage avant la mise en eau. Les diamètres standard vont de 32 mm à 90 mm pour les évacuations.
• Glissement : une variante pour le PER sans soudure et sans outil de sertissage. Le tube s’enfile directement dans un raccord muni d’un joint torique et d’une bague de maintien. Très simple à exécuter, cette méthode est parfaite pour les travaux de finition ou les accès difficiles.

Chaque méthode répond à un besoin précis. Pour du chauffage, le sertissage du multicouche et le vissage bicône du cuivre restent les choix dominants. Pour l’évacuation, le collage PVC est incontournable. En dépannage, le glissement ou le vissage offrent une solution rapide sans matériel spécialisé.

Les formes essentielles : coude, té, manchon, réducteur et autres déclinaisons

Le coude est la pièce incontournable pour modifier le tracé de vos canalisations. Les angles standards s’échelonnent : on trouve un changement de direction à 27° pour un dévoiement progressif, 45° pour un virage courant, et 90° pour un angle droit. En évacuation PVC, le modèle femelle/femelle adopte souvent un angle spécifique de 87,5°, qui assure un meilleur écoulement des eaux.

Le té permet de diviser un flux ou d’ajouter une arrivée sur une ligne existante, tout en gardant à l’esprit la possibilité de cacher des tuyaux derrière un coffrage ou une goulotte. Il se décline en versions mâle, femelle ou mixte pour s’adapter à chaque configuration. Le manchon, quant à lui, ne fait que joindre deux tuyaux de même diamètre en ligne droite : c’est la solution simple pour réparer une coupe ou prolonger un réseau, à l’image des moulures qui habillent la jonction mur-plafond.

Quand vos tubes n’ont pas la même section, le réducteur fait la transition. Par exemple, un réducteur passe d’un diamètre de 20 mm à 16 mm, ce qui évite de changer toute une installation. Parmi les formes complémentaires, la culotte est fréquente en PVC pour les évacuations, tandis que le bouchon ou tampon sert à obturer temporairement une sortie lors des tests d’étanchéité.

Comment choisir un raccord selon l’usage : eau, chauffage, évacuation

Pour l’eau sanitaire et le chauffage, privilégiez les raccords en cuivre ou en multicouche, tout comme on choisit entre plaque induction ou vitrocéramique selon ses besoins. Le raccord bicône est très courant pour le cuivre en diamètres 15/21 mm ou 20/27 mm. Le PER avec raccord à sertir ou à glissement offre aussi une excellente étanchéité.

En évacuation, le PVC collé est la solution adaptée, tout comme un diagnostic fuite poêle permet de repérer les problèmes de condensation. Les diamètres standard vont de 32 mm (sanitaire, cuisine) à 100 mm. Pour un WC broyeur, utilisez impérativement du PVC en diamètre 40 mm. Les coudes PVC sont à 87,5° pour les chutes d’eau.

Pour l’adduction enterrée, le PEHD avec raccord à compression gère les gros diamètres, du 16 mm au 90 mm. Le filetage en 1/2 pouce est un standard sur ces raccords polyéthylène pour liaison réseau public.

Dimensions et filetage : diamètres métriques, pouces et correspondances

Le choix du diamètre conditionne la compatibilité avec votre réseau. Pour le cuivre par exemple, un tube de 12 mm nécessite un raccord bicône 12/17 mm. Attention aux dimensions en pouces : un tube polyéthylène de 16 mm correspond à un 1/2 pouce, tandis qu’un tube de 20 mm correspond à 3/4 de pouce. Sur les installations anciennes, le filetage en pouces est fréquent (1/2″, 3/4″, 1″). Vérifiez toujours le pas de vis : les raccords plomberie utilisent le pas fin (gaz) ou le pas métrique.

Pour le multicouche sanitaire et chauffage, le diamètre 26/34 mm est le plus répandu pour les colonnes principales. Le PER 16 mm reste la norme pour les départs individuels vers les éviers ou lavabos. Dans les gros diamètres, le polyéthylène de compression accepte des tubes de 90 mm pour l’adduction d’eau extérieure. Retenez ce principe : plus le diamètre est grand, plus le débit et la pression disponibles augmentent. Une erreur de correspondance entre tube et filetage entraîne des fuites immédiates. Utilisez un réducteur (20 mm vers 16 mm par exemple) pour adapter deux diamètres différents.

Raccord rapide et instantané : avantages, usage et limite

Le raccord rapide, ou raccord instantané, permet une connexion sans outil ni technique particulière. Il suffit d’enfiler le tube (PER ou multicouche) jusqu’à la butée. L’anneau de maintien bloque le tuyau automatiquement, ce qui séduit le bricoleur débutant par sa simplicité.

Son principal inconvénient est l’obligation de changer le raccord après tout démontage. La bague intérieure se déforme à la première insertion et ne garantit plus l’étanchéité si on la réutilise. Ce coût à l’usage le réserve aux installations provisoires ou aux réparations d’urgence.

Pour une application durable en eau sanitaire ou chauffage, les professionnels préfèrent le raccord à sertir ou le raccord bicône vissé, qui supportent les démontages multiples sans perdre leur fiabilité. Le raccord rapide reste pertinent pour un chantier temporaire ou un branchement sans outillage sur site difficile d’accès.

FAQ Questions fréquentes sur les raccords plomberie

Quels sont les principes des raccords en PER ?

Un raccord PER assemble des tubes en polyéthylène réticulé par sertissage ou glissement. La fixation s’effectue avec une bague coulissante ou un insert, garantissant une étanchéité sans colle ni soudure, idéale pour l’eau chaude et froide.

Combien de types de raccords existe-t-il en plomberie ?

Il existe au moins huit grandes catégories : raccords à souder, à visser, à sertir, à coller, à glisser, rapides, à compression, et à brides. Le choix dépend du matériau, de l’usage et de la méthode d’installation souhaitée.
